라인 길이 수정시 치수표시 라인따라서 변경되는 설정 방법

DIMASSOC(시스템 변수)

치수 객체의 연관성과 치수의 분해 여부를 조정합니다.

옵션 - 사용자 기본 설정 - 연관 치수기입 - 새 연관 치수 만들기(D) 체크

1. 엑셀에서 표를 작성 후 범위 선택

2. 복사(ctrl + c) 후 캐드 화면에서 붙여넣기 선택

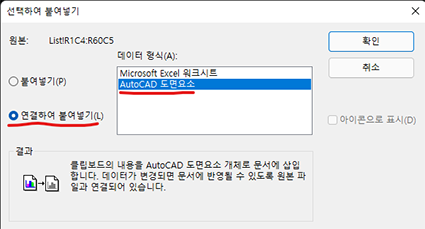

3. 선택하여 붙여넣기 선택(AutoCAD 도면요소)

4. 오토캐드에서 엑셀로 내보낼 때

   WMFOUT 명령 사용

템플릿에 저장 할수 있는 설정

1)UNITS(측정 단위 및 측정값 스타일)

2)DSETTINGS(제도 설정)

3)LAYER(도면층 및 도면층 특성)

4)LTSCALE(선종류 축척)

5)DIMSTYLE(치수 스타일)

6)STYLE(문자 스타일)

7)LAYOUT(배치 뷰포트 및 축척이 적용된 배치)

8)PAGESETUP(플롯 및 게시 설정)

You can include special characters and symbols by entering a control code or a Unicode string.

Symbols can be inserted in text using one of the following methods:

• In the In-Place Text Editor, right-click and click Symbol.
• On the expanded Text Formatting toolbar, click Symbol.
• Copy and paste from the Character Map.
• Enter the control code or Unicode string.

Note : Precede the Unicode string with a backslash ( \ ).

Text symbols and Unicode stringsNameSymbolUnicode String
Name	Symbol	Unicode String
Almost equal		U+2248
Angle		U+2220
Boundary line		U+E100
Centerline		U+2104
Delta		U+0394
Electrical phase		U+0278
Flow line		U+E101
Identity		U+2261
Initial length		U+E200
Monument line		U+E102
Not equal		U+2260
Ohm		U+2126
Omega		U+03A9
Plate/property line		U+214A
Subscript 2		U+2082
Squared		U+00B2
Cubed		U+00B3

These text symbols are available in the following True Type (TTF) and SHX fonts:

• Simplex*
• Romans*
• gdt*
• amgdt*
• Isocp
• Isocp2
• Isocp3
• Isoct
• Isoct2
• Isoct3
• Isocpeur (TTF only)*
• Isocpeur italic (TTF only)
• Isocteur (TTF only)
• Isocteur italic (TTF only)

Windows Fons

다중 지시선 스타일 관리자

명령 : MLS

1. 다중 지시선 스타일 관리자 에서 스타일  추가

2. 지시선 형식 - 화살촉 - 닫고채움

3. 지시선 구조 - 연결선 설정 - 자동 연결선 포함 체크 해제

4. 내용 - 다중지시선 유형 - 블록 / 블록 옵션 - 원 / 부착 - 삽입점 선택

5. 다중 지시선 삽입 - 속성  편집 - 태그 번호 입력 에서 부품번호 입력

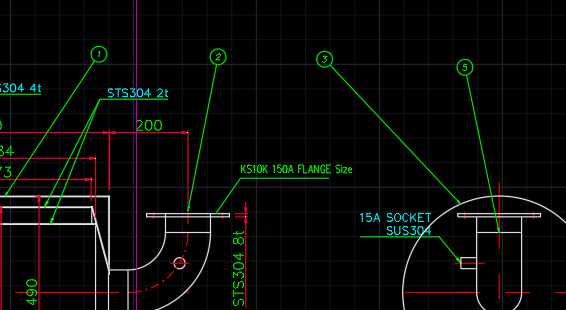

6. 실제 도면에 적용하여 사용

7. 정렬 이나 수집을 통하여 지시선의 높이나 방향을 쉽게 일괄 수정 할 수 있다

https://leelisp.tistory.com/entry/cad-connect-excel

캐드사용중 복사나 이동시 직교켜기/끄기(F8 key) 사용시 랙(일시적으로 멈춤)현상이 나타나는 것을 제거 하는 방법

명령어 : TEMPOVERRIDES(시스템 변수)를 1에서 0으로 하면 해결
